Анкерна закладна деталь фундаменту або фундаментний блок - входить до складу залізобетонного фундаменту щогл освітлення, блискавковідводів висотою 20 метрів, спеціальних опор. Необхідна для монтажу щогл освітлення в грунт.
Конструктивно складається з шпильок, закріплених на двох металевих (кондукторах) за допомогою гайок і шайб. Кондуктор необхідний у першу чергу для правильного позиціонування шпильки, гайки та шайби виконують роль кріпильних елементів.
Шпильки виточені з високоякісної конструкційної легованої сталі. Саме вони передають навантаження від щогли на фундамент. Кріплення тільки високоміцний.
Габарити анкерної заставної деталі визначаються проектом щогли і фундаменту. В залежності від ваги і несучої здатності щогли змінюється діаметр, по якому в просторі розташовані осі шпильок, діаметри самих шпильок, їх кількість.
Установка

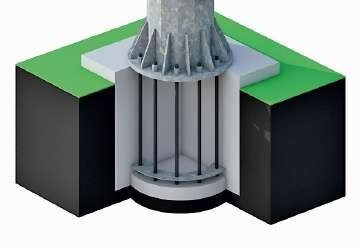

Анкерна закладна деталь встановлюється в підготовлений котлован, зв'язується з арматурою фундаменту в єдину конструкцію. З допомогою опалубки формується форма майбутнього фундаменту, яка заливається бетоном. В результаті на поверхні залишаються кінці шпильок, до яких кріпиться фланець опори або щогли. Кріплення здійснюється за допомогою високоміцних гайок. Розміри фундаменту, марка бетону, схема армування визначаються проектом і завжди індивідуальні.
АЗДФ виготовляється на замовлення під конкретну щоглу і поставляється, як правило, раніше самої металоконструкції. Це дозволяє Замовнику повністю завершити фундаментні роботи до моменту готовності щогли або блискавковідводу.
