Опори ОВОГ/ VALSK 103/220 відносяться до класу гранованих конічних силових фланцевих опор освітлення.
Опори даної серії призначені для освітлення об'єктів з установкою кронштейнів з великою кількістю світильників, для підвісу проводів СІП і установки розтяжок, рекламних та інформаційних конструкцій, дорожніх знаків, покажчиків та інших конструкцій. Опори розрахо - таны на сприйняття постійних і тимчасових навантажень від 400 до 2000 кг.
Для силових гранованих фланцевих опор підведення кабелю живлення може здійснюватися як повітряних, так і підземним шляхом.
 |

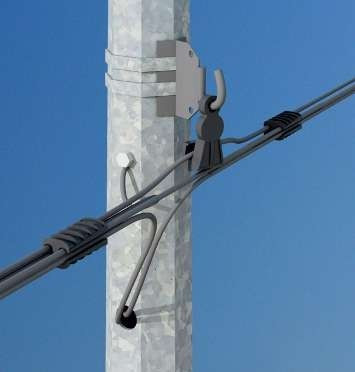

Підвіс кабелю СІП (Самонесучий ізольований провід) Для силових опор підведення живильного кабелю здійснюється повітряним шляхом. Закріплення кабелю на опорі проводить - ся за допомогою спеціальної арматури для підвіски Сіпа. Підведення живлення до світильників здійснюється окремим проводом, який заводиться в опору через спеціально перед - усмотренное отвір діаметром 30мм. Вище отвору при - варивается гайка М10 з болтом для заземлення. (Арматуру для кріплення кабелю необхідно замовляти окремо). |
 |

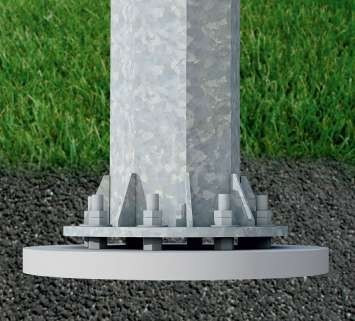

Кріплення опори до фундаменту: Можливі два способи кріплення фланцевих опор до фундаменту, за допомогою анкерних шпильок при встановленні на анкерний монтажний комплект (КМ) або за допомогою болтів при встановленні на трубний фундамент (ФТ). На фланці опори розташовуються отвори кріплення, через які відбувається з'єднання опори і фундаментного блоку. Основними перевагами фланцевого з'єднання є зручність монтажу та можливість регулювання вертикально-го положення опори після її встановлення. |
