Опора освітлення гарячого цинкування ОВОГ / VALSK 7м.

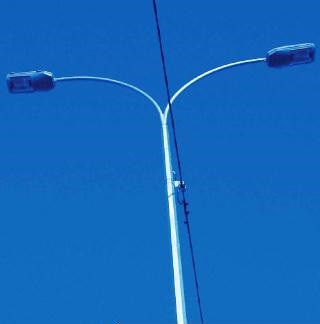

Освітлювальні опори Valsk P 191/220 складаються з восьмигранного конусного стовбура, дополняемого подвійним кронштейном ОС, КС або КСС. Поряд з виконанням несучої функції для установки ВП, опори призначені для підвісу самонесучого ізольованого проводу, тобто відносяться до категорії силових опор. Їх застосування доцільно в місцях, де ускладнена або небажана підземна прокладка кабелю живлення: транспортні магістралі, площі, розв'язки, двори, парки. Гранований порожнистий стовбур є запорукою зниження витрати матеріалів, але при цьому володіє високою стійкістю до вітру і вібрацій. Вітрові зони застосування опор – від I до V. Площа світильника залежить від вітрової зони експлуатації, його максимальна вага становить не більше 15 кг. Опори мають захисне покриття, нанесене гарячим цинкуванням, можливо декоративне фарбування.

Конструкція

Стовбур опори не має поперечних швів, оскільки виконаний з цільної заготовки, поздовжній шов завдяки плазмового зварювання і оцинкування практично невидимий. Висота опор від 7 до 12 м, при цьому їх горизонтальний винос ОП, забезпечуваний кронштейном, становить 1,0 (1,5; 2,0) метра. Діаметр підстав опор: 76 і 191 мм або 103 і 220 мм. Підвіс СІП проводиться на висоті не більше 7,0 м. Незважаючи на можливість повітряного підведення кабелю живлення, можливий і його підземний enter. Для оброблення й обслуговування передбачений люк з антивандальним кришкою. Опори використовуються в якості проміжних, кутових і кінцевих.

Установка

Для опор даного типу застосовується фланцевий спосіб монтажу, при якому приварений до опори фланець поєднується з виступами анкерних болтів закладного шаблону. Фіксація здійснюється двома комплектами гайок і шайб.
