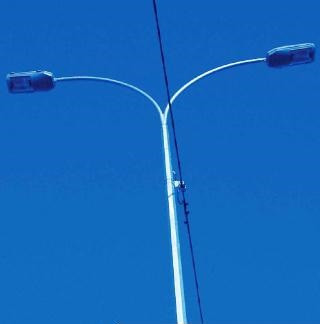

Опора освітлення гарячого цинкування ОВОГ VALSK 11 м.
- В наявності
15 100 ₴
- +380 (93) 429-87-24
- +380 (97) 531-09-82
- +380 (93) 429-87-24
- +380 (97) 531-09-82
Освітлювальні опори Valsk P 191/220 складаються з восьмигранного конусного стовбура, дополняемого подвійним кронштейном ОС, КС або КСС. Поряд з виконанням несучої функції для установки ВП, опори призначені для підвісу самонесучого ізольованого проводу, тобто відносяться до категорії силових опор. Їх застосування доцільно в місцях, де ускладнена або небажана підземна прокладка кабелю живлення: транспортні магістралі, площі, розв'язки, двори, парки. Гранований порожнистий стовбур є запорукою зниження витрати матеріалів, але при цьому володіє високою стійкістю до вітру і вібрацій. Вітрові зони застосування опор – від I до V. Площа світильника залежить від вітрової зони експлуатації, його максимальна вага становить не більше 15 кг. Опори мають захисне покриття, нанесене гарячим цинкуванням, можливо декоративне фарбування.
Конструкція
Стовбур опори не має поперечних швів, оскільки виконаний з цільної заготовки, поздовжній шов завдяки плазмового зварювання і оцинкування практично невидимий. Висота опор від 7 до 12 м, при цьому їх горизонтальний винос ОП, забезпечуваний кронштейном, становить 1,0 (1,5; 2,0) метра. Діаметр підстав опор: 76 і 191 мм або 103 і 220 мм. Підвіс СІП проводиться на висоті не більше 7,0 м. Незважаючи на можливість повітряного підведення кабелю живлення, можливий і його підземний enter. Для оброблення й обслуговування передбачений люк з антивандальним кришкою. Опори використовуються в якості проміжних, кутових і кінцевих.
Установка
Для опор даного типу застосовується фланцевий спосіб монтажу, при якому приварений до опори фланець поєднується з виступами анкерних болтів закладного шаблону. Фіксація здійснюється двома комплектами гайок і шайб.
| Висота опори H, м | Верхній діаметр опори d, мм | Нижній діаметр опори D, мм | Висота люка W, мм | Ширина люка s, мм | Відстань люка від землі h, мм | Фланець і відстань між анкерними болтами P/R, мм | Анкерний болт, мм | Розміри фундаменту, см | Навантаження на опору, кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| Valsk P 191 | 7 | 76 | 191 | 400 | 110 | 500 | 420/300 | М27 | 120/43 | 135 |
| Valsk P 191 | 8 | 76 | 191 | 400 | 110 | 500 | 420/300 | М27 | 120/43 | 164 |
| Valsk P 191 | 9 | 76 | 191 | 400 | 110 | 500 | 420/300 | М27 | 120/43 | 150 |
| Valsk P 191 | 10 | 76 | 191 | 400 | 110 | 500 | 420/300 | М27 | 120/43 | 178 |
| Valsk P 191 | 11 | 76 | 191 | 400 | 110 | 500 | 420/300 | М27 | 150/43 | 193 |
| Valsk P 191 | 12 | 76 | 191 | 400 | 110 | 500 | 420/300 | М27 | 150/43 | 207 |
| Valsk P 220 | 7 | 103 | 220 | 400 | 110 | 500 | 420/300 | М27 | 150/43 | 157 |
| Valsk P 220 | 8 | 103 | 220 | 400 | 110 | 500 | 420/300 | М27 | 150/43 | 175 |
| Valsk P 220 | 9 | 103 | 220 | 400 | 110 | 500 | 420/300 | М27 | 150/43 | 192 |
| Valsk P 220 | 10 | 103 | 220 | 600 | 130 | 500 | 440/300 | М33 | F-2 | 209 |
| Valsk P 220 | 11 | 103 | 220 | 600 | 130 | 500 | 440/300 | М33 | F-2 | 227 |
| Valsk P 220 | 12 | 103 | 220 | 600 | 130 | 500 | 440/300 | М33 | F-2 | 244 |
| * кронштейн замовляється окремо | ||||||||||
Несуча здатність опор Valsk P 191 / 220
| Висота опори H, м | Вага і площа світильника | Номінальне зусилля, даН | Згинаючий момент на рівні фланця, кГм | Зусилля на зріз на рівні фланця, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| кг | кв. м | Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| Valsk P 191 | 7 | 15* | 0,15 | 200 | 170 | 130 | 80 | 30 | 2310 | 436 |
| Valsk P 191 | 8 | 15* | 0,15 | 160 | 120 | 80 | 30 | - | 2319 | 383 |
| Valsk P 191 | 9 | 15* | 0,15 | 120 | 80 | 40 | - | - | 2331 | 348 |
| Valsk P 191 | 10 | 15* | 0,15 | 80 | 40 | - | - | - | 2323 | 310 |
| Valsk P 191 | 11 | 15* | 0,15 | 40 | - | - | - | - | - | - |
| Valsk P 191 | 12 | 15* | 0,15 | - | - | - | - | - | - | - |
| Valsk P 220 | 7 | 15* | 0,15 | 350 | 320 | 280 | 240 | 180 | 3115 | 546 |
| Valsk P 220 | 8 | 15* | 0,15 | 340 | 300 | 240 | 190 | 120 | 3332 | 564 |
| Valsk P 220 | 9 | 15* | 0,15 | 310 | 260 | 200 | 120 | 40 | 3352 | 542 |
| Valsk P 220 | 10 | 15* | 0,15 | 280 | 210 | 140 | 40 | - | 3336 | 507 |
| Valsk P 220 | 11 | 15* | 0,15 | 230 | 160 | 70 | - | - | 3344 | 468 |
| Valsk P 220 | 12 | 15* | 0,15 | 190 | 100 | - | - | - | 3342 | 421 |
| * Максимальна вага одного світильника | ||||||||||
Вітрові зони (СНиП 2.01.07-85 Навантаження і впливи)
| Район | Характерне тиск вітру | Характерна швидкість вітру |
|---|---|---|
| ЗОНА Ia* | qk=170Па | Vk=16,7 м/с |
| Зона I | qk=230Па | Vk=19,4 м/с |
| ЗОНА II | qk=300Па | Vk=22,2 м/с |
| ЗОНА III | qk=380Па | Vk=25,0 м/с |
| ЗОНА IV | qk=480Па | Vk=28,1 м/с |
| ЗОНА V | qk=600Па | Vk=31,4 м/с |
| ЗОНА VI* | qk=730Па | Vk=34,6 м/с |
| ЗОНА VII* | qk=850Па | Vk=37,3 м/с |
| * Не включено в таблицю з результатами розрахунків навантаження | ||
Матеріал
Оцинкована сталь (у відповідності зі стандартом EN ISO 1461)
Покриття
Порошкова або гідродинамічна фарба в будь-який колір з палітри RAL або AKZO
Примітка
Сталеві восьмигранні освітлювальні опори під СІП запроектовані як опори проміжні, кінцеві та кутові з розсувними кронштейнами висотою до 2м і вильотом до 2м, з кабелем підвішеним на висоті до 7м (Р).
Застосування сили на висоті понад 7м вимагає додаткових технічних розрахунків. Сталеві освітлювальні опори були розраховані для максимального розміру кабелю 4 х 35, відстані між опорами до 40м і кута не більше ніж 90 градусів.
Зазначені параметри фундаментів прийняті для середніх умов грунту і необхідно їх перевірити для конкретних умов установки опори і розробити індивідуальний проект фундаменту.
Технічні деталі
| Основні атрибути | |
|---|---|
| Товщина стінки | 4 мм |
| Нижній діаметр опори | 220 мм |
| Верхній діаметр опори | 103 мм |
| Діаметр шпильки анкерного вузла | 27 мм |
| Висота опори | 11000 мм |
