Блискавковід

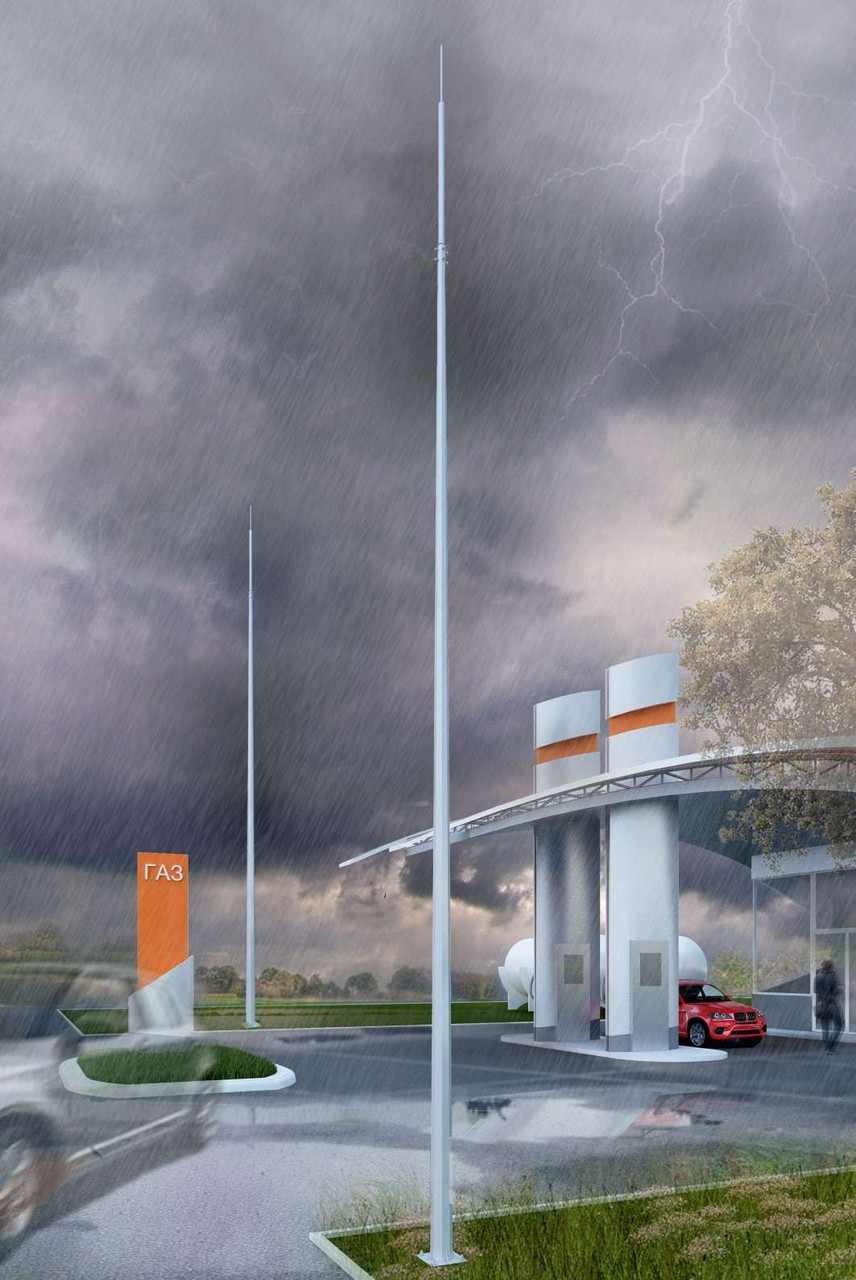

Блискавковідвід МОГК використовується як окремішня опора відведення змійки. Встановлений на попре-різному видаленні від захищуваного об'єкта, призначений для прийняття високовольтного розря- та блискавки та відведення струму блискавки в землю. Блискавковідводи встановлюються на різних об'єктах: нафтових сховищ, АЗС та інших об'єктах. Виготовляються заввишки від 6 до 40 метрів. Особливості конструкції:

Блискавковід МОГК виготовляється на базі конічних гранованих опор. Блискавковідвід складається з двох основних елементів: стійки опори та штиря відведення блискавки. Кріплення штиря відведення блискавки з опорою має два варіанти:

1  варіант — кріплення здійснюється за допомогою надійної фіксації труби відведення блискавки у вну-тренувальній порожнині опори, за допомогою восьми болтів, а також завзятого кільця, привареного до труби блискавка. Це забезпечує надійне центрування та фіксацію відведення змійки в порожнині опори. Застосовується під час використання як опора відведення змійки стійки СТВ.

2  варіант — кріплення блискавки відбувається через монтажний фланець, приварений на вершині опори. Цей фланець призначений для встановлення змійки на опорі через аналог — гічний фланець, приварений до блискавки. Застосовується під час використання як опора відведення змійок прожекторних щогл.

Розшифрування позначення:

МОГК -12- IV -ГЦ

МОГК-блискавка гранований конічний 12- висота опори, м

IV — вітровий район установлення

ГЦ-спалення (ГЦ-гаряче цинкування)

У разі відсутності в каталозі блискавки, що підходить під ваші умови, ми можемо розробити та зробити                                                                                                                                                                             конструкцію для конкретних умов за індивідуальним замовленням.

* Вказівна теоретична маса блискавка з урахуванням маси наплавленого металу та цинкового покриття, фактична маса може відрізнятися.

** Указаний рекомендований тип фундаменту для ґрунтів із гарною несучою здатністю. Основні параметри фундаменту, визначаючи, є з огляду на кліматичні умови району експлуатації та характеристик ґрунту майданчика під час розроблення проєкту.

Н- висота відведення змійки, м

h — висота опорної частини відведення змійки, м Dн — діаметр у нижній частині опори, мм Dв — діаметр у верхній частині опори, мм А — габаритний розмір фланця, мм

В — міжосьова відстань кріпильних деталей у фланці, мм d — номінальний діаметр різі кріпильних виробів, мм
