Напряжение сети | 380/220/50 |
Максимальная мощность | 220 |
Максимальная мощность | 275 |
Максимальная мощность (двигатель) | 272 |
Объем топливного бака | 470 |
Аккумуляторные батареи | 2х85 |
Номинальная мощность генератора (альтернатор) | 250 |
Номинальная мощность |
250 |

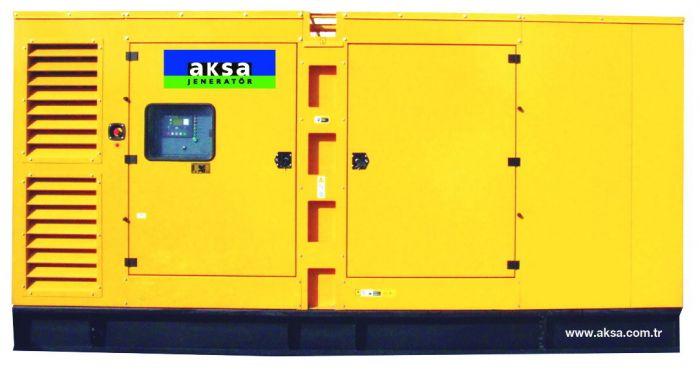

Дизельний генератор Aksa AD - 275, виробництва "АКsА" (Туреччина), може бути використана як джерело змінного струму напругою 220/380В. У основі конструкції використаний двигун John Deere (США) і генератори Мес Alte (Італія) або Stamford (Великобританія). Ці генераторні установки відносяться до класу промислових і можуть експлуатуватися на будівельних майданчиках і приватних об'єктах в якості постійного або резервного джерела живлення цілорічно.
Для зручності використання дизельні електростанції можуть бути оснащені системою автоматичного запуску, шумоизолирующим, всепогодним кожухом, шасі або контейнером. Сучасні Електростанції АКSА оснащуються рідкокристалічною панеллю управління, що дозволяє управляти агрегатом і стежити за його технічним
Напряжение сети, В/Гц | 380/220/50 |
Максимальная мощность, кВт | 220 |
Максимальная мощность, кВА | 275 |
Максимальная мощность (двигатель), кВт | 272 |
Объем топливного бака, л | 470 |
Аккумуляторные батареи, А | 2х85 |
Номинальная мощность генератора (альтернатор), кВА | 250 |
Номинальная мощность, кВА | 250 |
Номинальная мощность, кВт | 200 |
Номинальная сила тока, А | 396.94 |
Объем системы смазки, л | 23 |
Объем системы охлаждения, л | 51 |
Объем двигателя, л | 11 |
Тип возбуждения | MAUX (перегрузка по току 300% на 20 сек) |
Тип генератора (альтернатор) | асинхронный |
Тип топлива | дизель |
Тип охлаждения | жидкостная |
Макс. количество оборотов, об/мин | 1500 |
Расход топлива при 100% нагрузке, л/час | 58.1 |
Расход топлива при 75% нагрузке, л/час | 43.6 |
Количество полюсов генератора | 4 |
Количество фаз | 3 |
Количество цилиндров | 6 |
Коэффициент мощности | 0.8 |
Модель управления | DSE 7320 |
Модель двигателя | DOOSAN P126TI |
Модель генератора (альтернатор) | AKSA AK4200 |
Модуль регулировки напряжения | SX440 |
Наличие всепогодного шумозащитного кожуха | да |
Наличие усиленной рамы | да |
Класс изоляции | H |
Класс защиты | IP23 |
Габариты без кожуха (ДхШхВ), мм | 2881х1300х1785 |
Габариты с кожухом (ДхШхВ), мм | 3960х1356х2167 |
Вес нетто, кг | 2335 |
Вес с кожухом, кг | 2985 |
ISO8528 - Ця генераторна група спроектована на рівні норм İSO 8529
SZUTEST - Ця генераторна група спроектована і створена згідно вимог İSO 9001
CE - Ця генераторна група відповідає сертифікатам ЦЕ
2000/14/EC - Шумоізоляційні властивості захисної групи тестуються згідно з Європейськими нормами по шуму 2000/14/ЄС
Стандартні специфікації:
Дизельний двигун з водяним охолодженням, для використання в тяжких умовах
Радіатор з механічним вентилятором
Захисні грати вентилятора і деталей, що обертаються
Електричний стартер і зарядне облаштування альтернатора
Пусковий акумулятор (свинцево-кислотний) з кабелями
Кожух двигуна
Опорна рама, що несе паливний бак і антиглушник коливань
Шланг паливної системи
Одинпідшипниковий альтернатор, клас Н
Шумоглушник і гнучкий сталевий компенсатор поставляються окремо
Зарядний пристрій
Керівництво до використання і установки
P 732 система
Кнопки навігації меню
Кнопка перекладу мережі
Датчики рівня і цифровий дисплей
Світлодіодна сигналізація
Кнопка виключення генератора
Світлодіодний індикатор
Кнопки вибору операції
Прилади
DSE, модель 7320, блок управління системи енергопостачання
Зарядне облаштування акумулятора 5a, 220/240 вольт
Кнопка аварійної зупинки і запобіжник ланцюга управління
Конструкція і фарбування
Компоненти знаходяться в сталевій конструкції. Попереднє покриття поверхні стали фосфатом забезпечує стійкість до корозії. Верхній порошковий шар з полиэстра надає блиск і забезпечує довговічне покриття. Для легкого доступу до деталей пристрою використовуються двері, що закриваються.
Монтаж
Панель управління - це опорна рама генераторної установки на сталевій панелі або блоці живлення. Вона знаходиться на самій генераторній установці.
Блок управління генератором
Блок управління DSE 7320 є стандартним доповненням до наших генераторних установок (з потужністю від 220 кВа), він спроектований для дизельних генераторів і генераторів на газу з електронною і неелектронною системою управління двигуна. DSE 7320 з автоматичним перемикачем підходить для контролю генераторної установки. Контрольний прилад DSE 7320 також показує стан експлуатаційної готовності і справності, автоматично вимикає генератор і показує несправності на ЖКдисплеї передньої панелі.
Стандартні специфікації
Мікропроцесорне управління
За допомогою рідкокристалічного дисплея 132x64 піксель інформацію легко прочитати. Програмне забезпечення ПК використовується для передньої панелі. Мембранна клавіатура і швидка навігація по меню. Система дистанційного керування, RS232, RS485, система смс сповіщення. Індикатор дати і часу, сповіщення про виконувані дії.
Вимірювальні прилади
Схема захисту
Двигун
Швидкість двигуна
Тиск подання олії
Температура охолоджувальної рідини
Час виконання операції
Напруга акумулятора
Двигун
Генератор
Напруга (L - L, L - N)
Струм (L1 - L2 - L3)
Частота
Струм заземлення
кВ
Пф
кВА р.ч.
кВ.ч., кВА.ч., кВА р.ч.
Послідовність фаз
Інформаційна система
Напруга (L - L, L - N)
Частота Аварійна сигналізація
Напруга
Акумулятор під напругою
Несправність устаткування
Низький рівень палива
Перевантаження
Зворотна послідовність чергування фаз
ПОПЕРЕДНЄ СПОВІЩЕННЯ
Низький рівень олії
Висока температура двигуна
Низька температура двигуна
Недостатня швидкість / занадто выскоая швидкість
Нерівномірність частотної характеристики
Занадто слабка / сильна напруга
ECU сповіщення
ВИКЛЮЧЕННЯ
Несправність пуску
Аварійна зупинка
Низький рівень олії
Висока температура двигуна
Низький рівень охолоджувальної рідини
Недостатня швидкість / занадто выскоая швидкість
Нерівномірність частотної
Опційні особливості
Стандарти
Виключення при високій температурі олії
Виключення при низькому рівні палива
Сповіщення при низькому рівні палива
Сповіщення при високому рівні палива
МОДУЛІ РОЗШИРЕННЯ
Додатковий модуль (2548)
релейний блок (2157)
Модуль управління введенням (2130) Електрична безпека / електромагнітна сумісність
BS EN 60950 електричне виробниче устаткування
BS EN 61000-6-2 основні стандарти электромагн.сумісності
BS EN 61000-6-4 ЭМС стандарти на викиди забруднюючих речовин
Прилад для зарядки акумулятора
Акумулятор батареї здійснюється з перемикачем режиму харчування за допомогою SMD технології і має високу ефективність. Споживана сила струму складає 5 ампер, а постійна напруга - 27.6 вольт. Використовується для двигунів 198-264 вольт. Акумулятор 2405 довговічний, має високу ефективність, невелику вагу, можливо використати цифрову візуалізацію процесів. Має захист від перевантаження і зміни полярності. Індикація зарядного і пускового струму.
Заводська гарантія
Гарантія покриває дефекти у виробах, що поставляються компанією ТОВ "Кэпитал лад груп", заподіяні дефектним матеріалом або виконанням. Гарантія покриває тільки дефекти, виявлені в межах гарантійного періоду визначеного Договором, але не більше 12 (дванадцяти) місяців з дати постачання. Заводська гарантія має силу тільки, якщо виріб використовується в цілях, для яких воно було розроблене, і якщо виріб введений в експлуатацію, використовується і обслуговується в відповідності з оригінальною інструкцією виготівника і інструкцією з експлуатації.
Габаритні розміри | |
---|---|
Вага | 3000 кг |
Висота | 1778 мм |
Основні | |
Виробник | Mitsubishi |
Додаткові характеристики | |
Захисний кожух | Ні |
Автоматичний регулятор напруги | Так |
